風量范圍：2500-142000m3/h
靜壓范圍：100-2217Pa
驅動方式：直聯
安裝形式：水平座裝、吊裝
用途：用于消防排煙、廚房排油煙、管道通風等

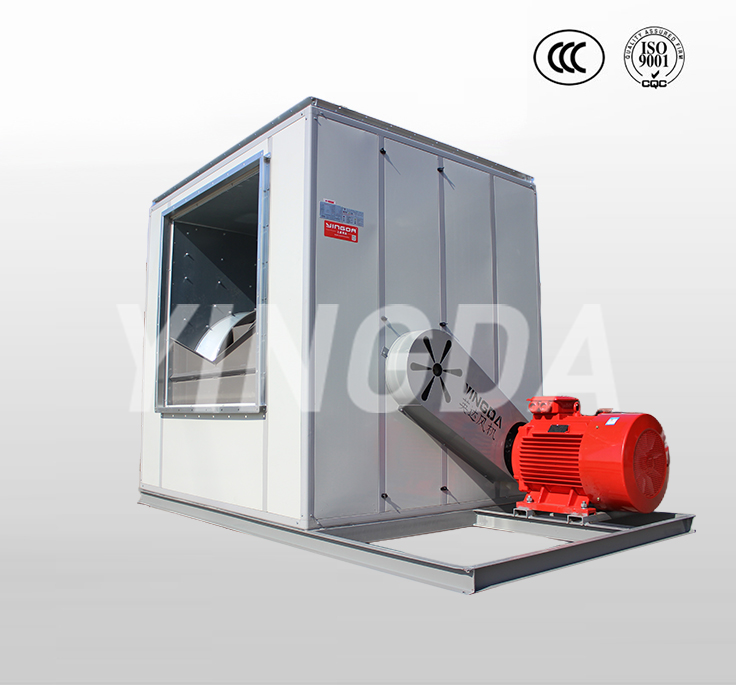

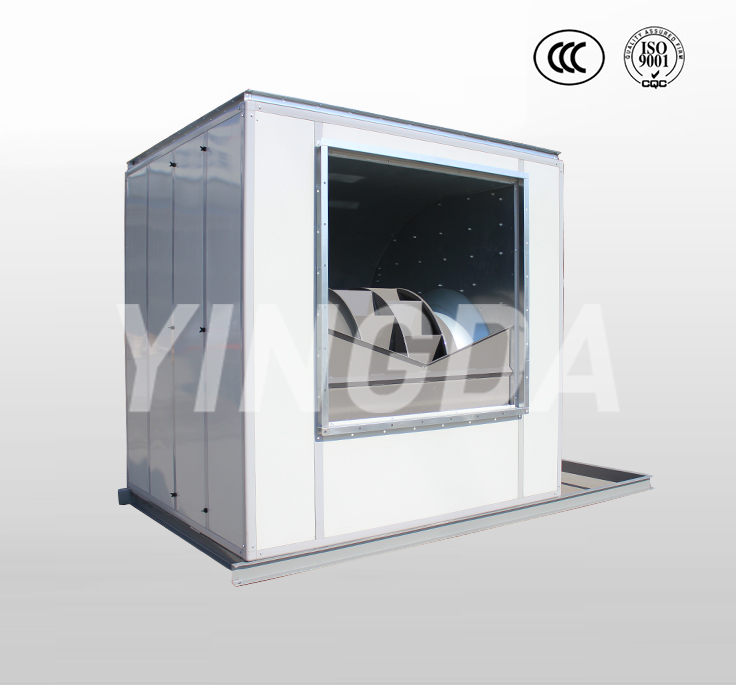

1.1．HTFC-V型柜式離心風機是一種葉片為后傾式箱形離心風機，產品由低噪聲后傾葉片式離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同的角度的進出風口位置，以滿足用戶不同的安裝需要。根據消防與通風的不同要求分A式和B式兩種類型，A式電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在280℃高溫條件下連續運行60分鐘以上；B式電機裝在箱體內，用于通風換氣。
1.2．風機按直徑分為250～1250mm十五種規格，系列風量為1188 ~133463 m3/h，全壓為345~2322Pa。風機分單速和雙速，雙速風機配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要，風機也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在25Hz～50Hz。
1.3．為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdⅡBT4，適用于易燃、易爆氣體的場所。
1.4．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱本加厚，以降低風機噪聲。
1.5．風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。
工作溫度：-20~+40℃（可連續運轉）；
耐 高 溫：100℃°（可連續20小時）
280℃°（可連續60分鐘以上）
濕 度：小于90%；
介質條件：空氣；
工作電源：三相380V/50Hz。
風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙的場所。

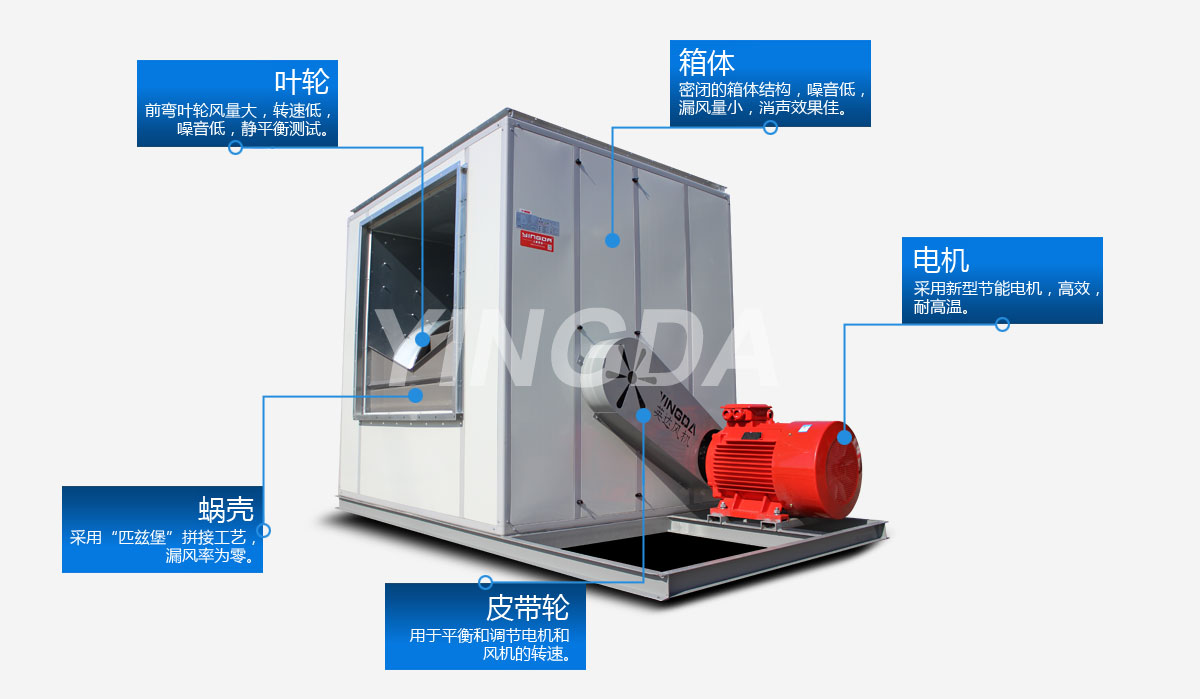

英達風機外殼采用優質彩鋼板，其特點高強制，耐腐蝕。公司擁有開平生產線，對風機蝸殼、箱體等大尺寸板材進行覆膜保護，板材表面無劃痕，外觀亮麗，并經多線平行壓筋機壓制，整機強度大大增加。
英達風機采用生產設備和檢測手續均齊全 的風機專用電機，并均通過ISO9001, 國家防爆認證，3C認證，能效認證。主要電機供應商有：ABB、 西門子（貝德）、浙江朝舜，浙江中特電機，浙江創新電機，等國內廠商。
英達風機采用新型歐式錐套皮帶輪，相比一貫使用的普通皮套輪，其優點為傳遞功率大結構簡單，安裝方便，不需要軸向定位，錐套 采用自鎖原理，傳動安裝可靠，出廠前做百分百平衡處理，振動小，噪聲小， 專人負責軸承調整安裝，質量穩定。壽命保用5年。

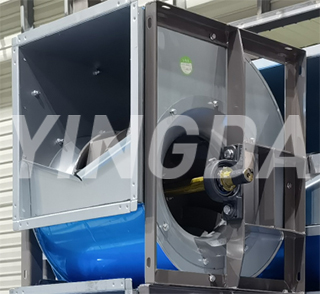

英達風機蝸殼采用流線型雙進風結構，“匹茲堡”拼接工藝，漏風率為零；雙側板一次成型，精度高，減小裝配后尺寸誤差；葉片一次沖壓 成型，專門夾具確保葉片安裝精確定位。
英達風機前彎葉輪較后傾葉輪，同等轉速，風量更大；前彎葉輪較后傾葉輪，同等工況，轉速低，噪聲低；旋壓的入口文丘里管與葉輪精密配合， 整流效果好，進一步降低噪聲。前彎葉輪采用設計精巧的加強絲桿，確保長期可靠運轉；后傾葉輪選點精確的加強筋，確保長期安全運行；穩固的槽鋼框架支撐風機，保證了風機平穩運行。平衡等級高達G2.5（普通產品僅為G6.3）； 降低風機的振動，提高可靠性“有效降低運行噪音。
英達風機軸承采用優質可潤滑滾珠軸承帶有鑄鐵枕座。大大延長使用壽命。
該風機作為消防風機應當通過JB/T 10563-2006《一般用途離心通風機技術條件》檢驗，應保證常規性能符合標準要求，并提供擁有檢測資質的機構出具的檢測報告。同時還需要經國家指 定的消防安全檢測機構按照GA 211-200 9《消防排煙風機耐高溫試驗方法》檢測，在主風道介質溫度為280℃時必須能夠連續運行30分鐘以上，保證耐高溫性能符合標準要求，并提供擁有 檢測資質的機構出具的檢測報告。
為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdⅡBT4，適用于易燃、易爆氣體的場所。整機通過國家防爆認證。
為了適應空氣凈化需要，風機可做成高效凈化型，根據要求要求做初效過濾， 中效過濾，高效過濾，及活性炭過濾。
1：本實驗室通過了中國標準化研究院能效標識管理中心的資質審查，取得了通風機能效標識能源效率檢測實 驗室資質，風機產品經中心檢測后，根據檢測報告直接上網備案并加貼能效標識后，便可生產銷售了。
2：本實驗室的風機產品質量檢驗已有198個項目，參數通過了國家實驗室認可及計量認證。
1．嚴格按照ISO 5801（GBT 1236）、ISO 13350（GBT 19843）、ISO 5802（GBT 10178）等標準進行 設計、建造和檢測操作；
2．空氣動力性能試驗采用先進的多噴嘴法，取代了傳統的皮托靜壓管來測試流量，精度進一步提高；
3．實驗室大量采用新型精密的檢測設備和測量裝置；
4．實驗室設備和量具經過嚴格的標定并定期進行復檢、自校；
5．國內多家實驗室多次進行“同樣機實驗室間比對”，以及參與國家機構開展的通風機檢測實驗室能力驗證 活動。
1. 按照《JB/T 6445工業通風機葉輪超速試驗》進行葉輪超速試驗。
2. 按照《JB/T 8689通風機振動檢測及其限值》等標準，進行風機振動檢測。
3. 按照《ISO 13350工業通風機、射流風機的性能試驗》標準進行隧道射流風機推力測試。確保了英達產品 研發的高效、質量把控的可靠，提升了技術數據的準確性和真實性。生產制造· 工藝及設備是可靠性的保障英 達關鍵工序點：
英達關鍵工序點：
機器人焊接車間︰ 有效控制葉輪焊接質量和平衡，葉片分度精度達0.01毫米。
實施模壓工藝： 產品結構經湊，合格率達百分之98以上。
多工位沖床︰ 實施批量化生產和新產品開發雙重功效，產品標準化程度大大提高。
數控等離子切割： 材料切割標準化，批量生產。
葉輪動平衡： 將葉輪不平衡量量遠遠高于國家標準要求。
數控折邊、剪板設備： 高精度下料，為優質產品做保障。
射線探傷設備： 將壓鑄葉片進行全方位內部組織檢查，確保地鐵風機葉輪百分百合格。
數控卷圓設備： 保證卷圓圓度誤差1.5毫米內，并提高風筒成型加工效率。
風閥、柜機、機芯、風筒加工采用設備集成流水線生產模式： 有利于批量化生產，標準作業。達0.01毫米。
水簾噴漆房︰ 無塵噴漆，確保外觀質量。
英達擁有著名的認證機構 關于ISO9001，ISO14001，OHSAS18001“三標一體化”認證證書。進一步地，英達與專業咨詢公司合作，通過“5S”項目的開展，進行5S和質量改進，努力提高人員素質，精心打造可持續的質量管 理體系。
